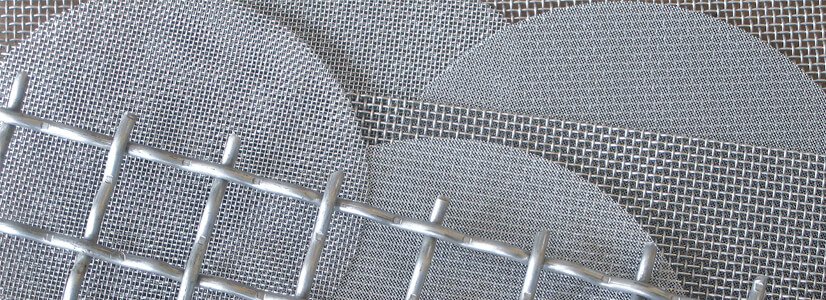

TELAS METÁLICAS

Utilizadas para filtros, tamices y diversos usos industriales como cerámicas, harineras, automoción. Escultores, decoradores y arquitectos nos las muestras en muchos de sus trabajos.
Tipos de telas según la forma de entrelazarse los alambres:

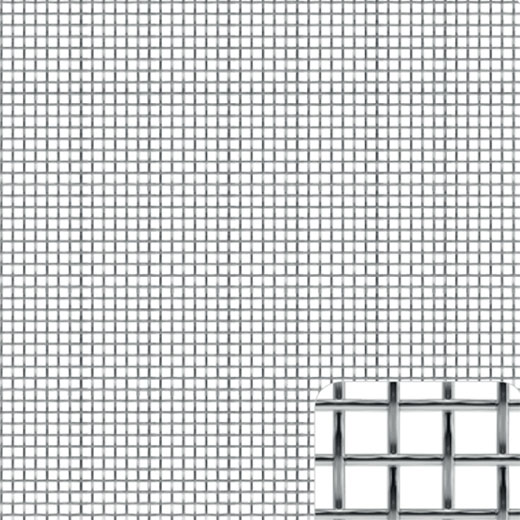

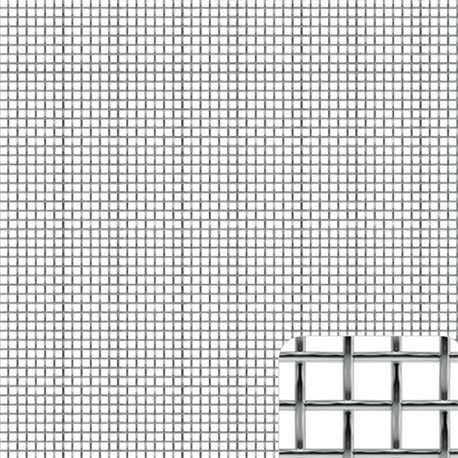

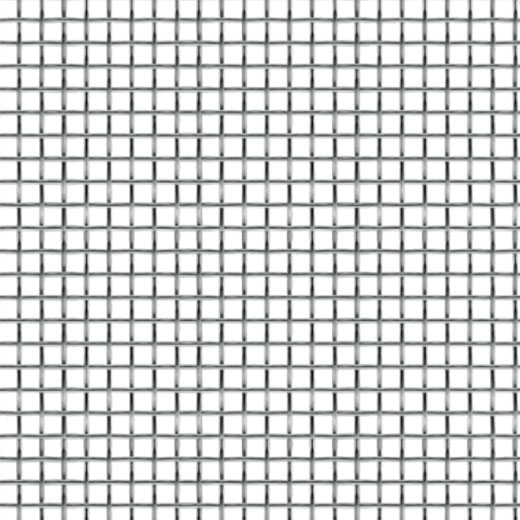

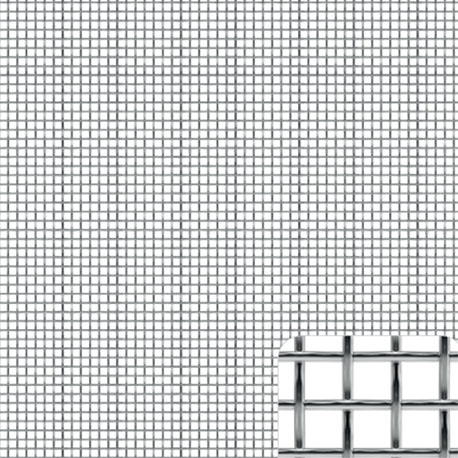

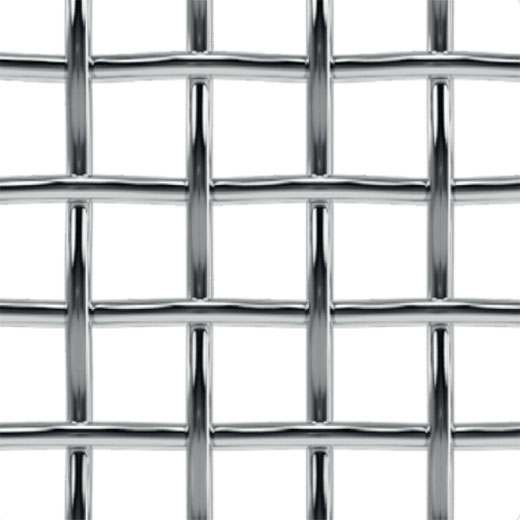

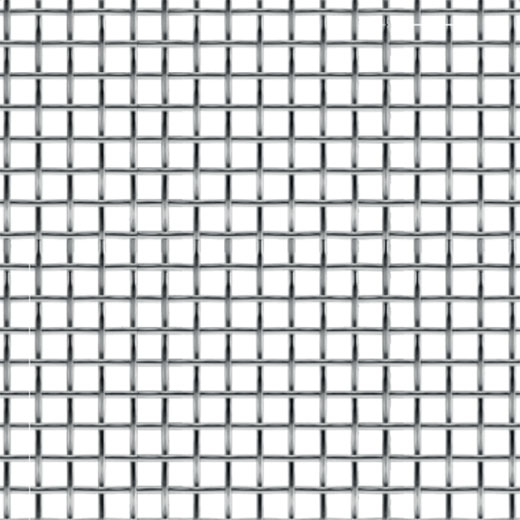

Tipo Lisa

Trama y urdimbre entrelazadas.
Es la más usada

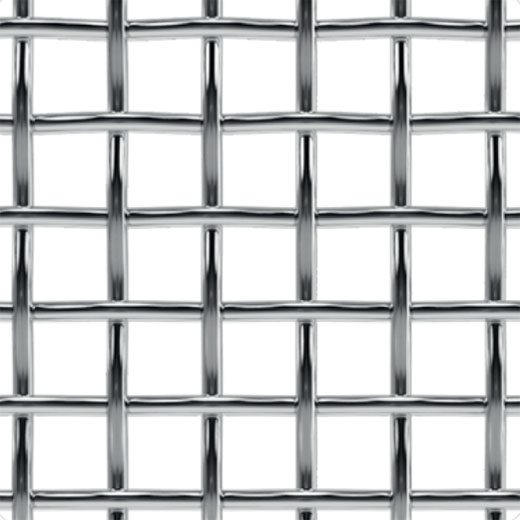

Tipo Asargada

Se intercalan alternativamente
2 encima y 2 debajo

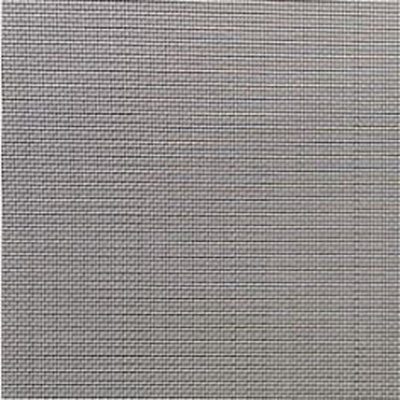

Tejido Reps Liso


TABLA DE TELAS LISAS

La mayoría de estas telas las tenemos en stock.
Consultar cualquier otra medida, tipo o calidad.
Materiales: Acero Galvanizado, Acero Inoxidable, Latón, Aluminio.
Presentación: rollos de 30 m. Podemos vender metros sueltos de varias referencias.
También fabricamos a medida para cantidades importantes.

Detalle de Telas Lisas

D → Hilo: diámetro de alambre en mm.
L → Luz de malla: Distancia en mm. entre dos alambres contiguos.
Nº Tela → número de pasos de malla por pulgada francesa.
Nº Tela=27,777/L+D
Nº Mesh → número de pasos de malla por pulgada inglesa
Nº Mesh=25,4/L+D
Esta información es orientativa y solo para lograr una descripción simplificada de la tela.
S% → Área útil: % aproximado de la superficie total de la abertura de una tela.
S= 100L²/(L+D)²

Nº
Tela		Nº
Mesh		DLuzs%kg/m²
2,52,31,5009,61074,822,60
3,02,71,3007,96073,892,34
3,3 3,0 1,250 7,216 72,65 2,37
4,0 3,7 0,800 6,150 78,30 1,17
5,0 4,6 0,700 4,860 76,41 1,12
4,4 4,0 1,100 5,250 68,36 2,44
5,0 4,6 1,000 4,550 67,21 2,31
5,5 5,0 1,000 4,080 64,50 2,53
6,0 5,5 0,900 3,730 64,90 2,24
6,0 5,5 0,650 3,970 73,84 1,16
6,6 6,0 0,900 3,330 61,97 2,45
7,7 7,0 0,800 2,830 60,78 2,26
8,0 7,3 0,750 2,722 61,46 2,08
8,7 8,0 0,800 2,375 55,96 2,59
9,0 8,2 0,700 2,390 59,82 2,04
10,0 9,1 0,600 2,177 61,46 1,67
10,9 10,0 0,600 1,940 58,34 1,80
10,0 9,1 0,650 2,130 58,70 1,95
12,0 11,0 0,500 1,810 61,40 1,38
13,1 12,0 0,500 1,620 58,39 1,52
14,0 12,8 0,300 1,683 72,03 0,60
14,0 12,8 0,500 1,480 55,87 1,62
15,3 14,0 0,500 1,314 52,47 1,77
Nº
Tela		 Nº
Mesh		 D Luz s% kg/m²
16,0 14,6 0,280 1,456 70,34 0,65
16,0 14,6 0,440 1,300 55,82 1,43
18,0 16,5 0,240 1,300 71,26
18,0 16,5 0,280 1,260 66,94 0,65
18,0 16,5 0,420 1,120 52,89 1,45
19,7 18,0 0,350 1,060 56,52
20,0 18,3 0,400 0,990 50,73 1,48
20,0 18,3 0,240 1,150 68,45 0,57
21,9 20,0 0,320 0,950 55,96 1,17
21,9 20,0 0,400 0,870 46,93 1,62
25,0 22,9 0,240 0,870 61,43 0,66
25,0 22,9 0,360 0,750 45,65 1,50
27,3 25,0 0,350 0,667 43,01 0,78
30,0 27,4 0,300 0,627 45,75 1,25
32,8 30,0 0,300 0,547 41,71 1,36
35,0 32,0 0,280 0,513 41,85 1,27
40,0 36,6 0,160 0,534 59,21 0,47
40,0 36,6 0,240 0,454 42,79 1,06
43,7 40,0 0,240 0,395 38,69 1,16
44,8 41,0 0,180 0,440 50,36 0,90
44,8 41,0 0,160 0,460 55,05 0,53
50,0 45,8 0,200 0,355 40,91 0,92
54,7 50,0 0,200 0,308 36,76 1,01
Nº
Tela		 Nº
Mesh		 D Luz s% kg/m²
60,0 54,9 0,120 0,343 54,88 0,39
60,1 55,0 0,180 0,282 37,26 1,00
70,0 64,0 0,160 0,237 35,60 0,83
80,0 73,2 0,140 0,207 35,59 0,72
90,0 82,3 0,090 0,219 50,18 0,34
100,0 91,4 0,080 0,198 50,70 0,29
100,3 91,7 0,110 0,167 36,35 0,56
109,3 100,0 0,110 0,144 32,14 0,61
109,3 100,0 0,100 0,154 36,76 0,51
110,2 100,8 0,080 0,172 46,59 0,32
120,2 110,0 0,070 0,161 48,58 0,27
132,2 121,0 0,090 0,120 32,65 0,44
131,0 119,8 0,080 0,132 38,77 0,39
150,1 137,3 0,060 0,125 45,65 0,31
163,4 149,4 0,060 0,110 41,87
163,4 149,4 0,050 0,120 49,83 0,26
198,4 181,4 0,050 0,090 41,33 0,20
199,8 182,7 0,050 0,089 41,00 0,23
220,4 201,6 0,050 0,076 36,38 0,25
250,2 228,8 0,050 0,061 30,20 0,14
301,8 276,1 0,035 0,057 38,39
326,7 298,8 0,035 0,050 34,60 0,20
370,3 338,7 0,035 0,040 28,44 1,20

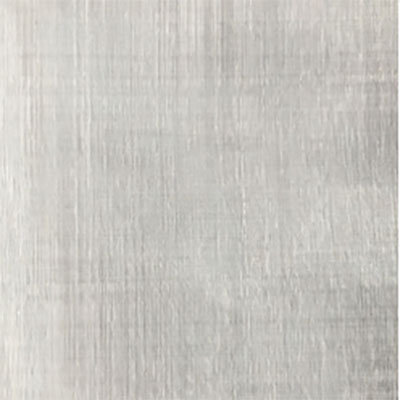

TELAS REPS

Características: En un sentido los alambres trama y urdimbre, están totalmente próximos entre sí, las aberturas de paso son oblicuas a la superficie del tejido y están en relación con la separación de los hilos en sentido contrario. Tienen gran consistencia mecánica y baja granulometría de paso. Se fabrica en tejido liso y asargado.

Aplicaciones: Utilizada numerosos procesos industriales donde deba controlarse la granulometría de fluidos líquidos o pastosos, o eliminarse pequeñas partículas extrañas, bajo medias o altas presiones, como en filtrados de aguas residuales, vinos, aceites, etc.

Tipos Reps Asargado

Tipos Reps Liso

Malla

Filtración en µ (micrones)

D (mm)

Kg/m2
12x64 L/P 350 0.58-0.43 4.01
12x64 L/P 280-300 0.61-0.41 3.90
24x110 L/P 112-125 0.36-0.26 2.70
30x150 L/P 98-105 0.23-0.18 1.60
40x200 L/P 75-80 0.18-0.14 1.35
50x250 L/P 60-65 0.14-0.12 1.20
60x570 A/T 50-55 0.17-0.10 1.85
80x700 A/T 35-40 0.10-0.08 1.32
L/P: Tejido liso
A/T: Tejido asargado

Tela Extrafuerte para crivado de áridos

Mallas fabricadas con alambre de acero de alta resistencia (120 a 160 kg. de resistencia por mm²), ofreciendo gran rendimiento, larga duración, homogeneidad de aberturas y reducción de tiempos muertos en cambios de mallas. Fabricación a medida indicándonos dimensiones de paneles, aberturas de malla y espesor de alambre.

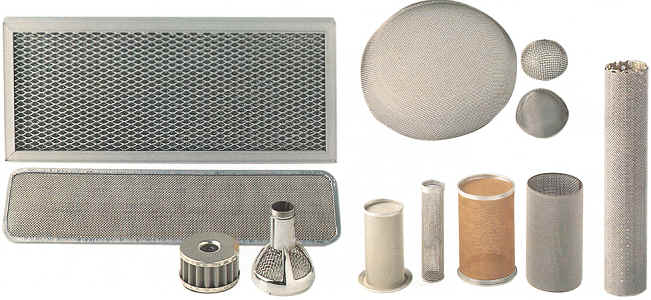

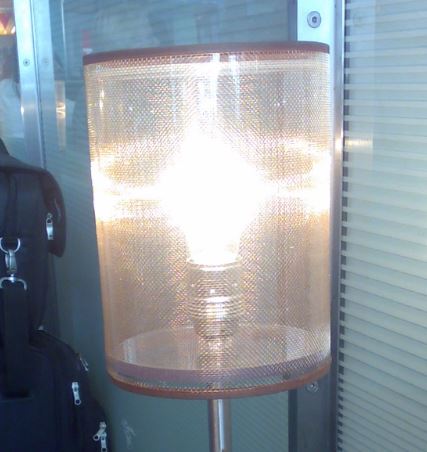

APLICACIONES: usos industriales, filtros, decoración

Con la tela metálica y productos como chapa perforada, metal extendido, etc., se pueden fabricar diversos productos de cualquier tamaño y forma, siempre bajo demanda especifica. Partiendo de la base de los diseños y planos del propio cliente se puede conformar cualquier filtro. Consúltenos.
