PERFORACIÓN REDONDA
Caracteristicas

R = D= Agujero Redondo en mm
T = P= Distancia entre centros
U = P= Distancia entre centros
%= Coeficiente de perforación

Materiales: Acero dulce, Galvanizado, Inoxidable, Aluminio, Latón, ...

Dimension estandar: 2000x1000 mm
Para otras medidas o perforaciones, CONSULTAR

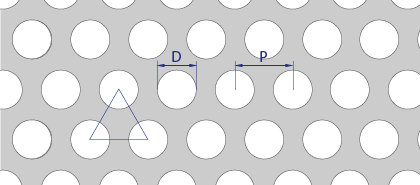

Tresbolillo 60º

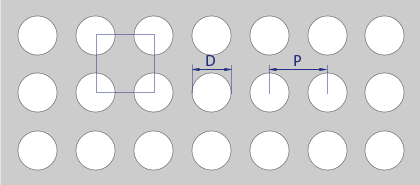

Agujeros Paralelos

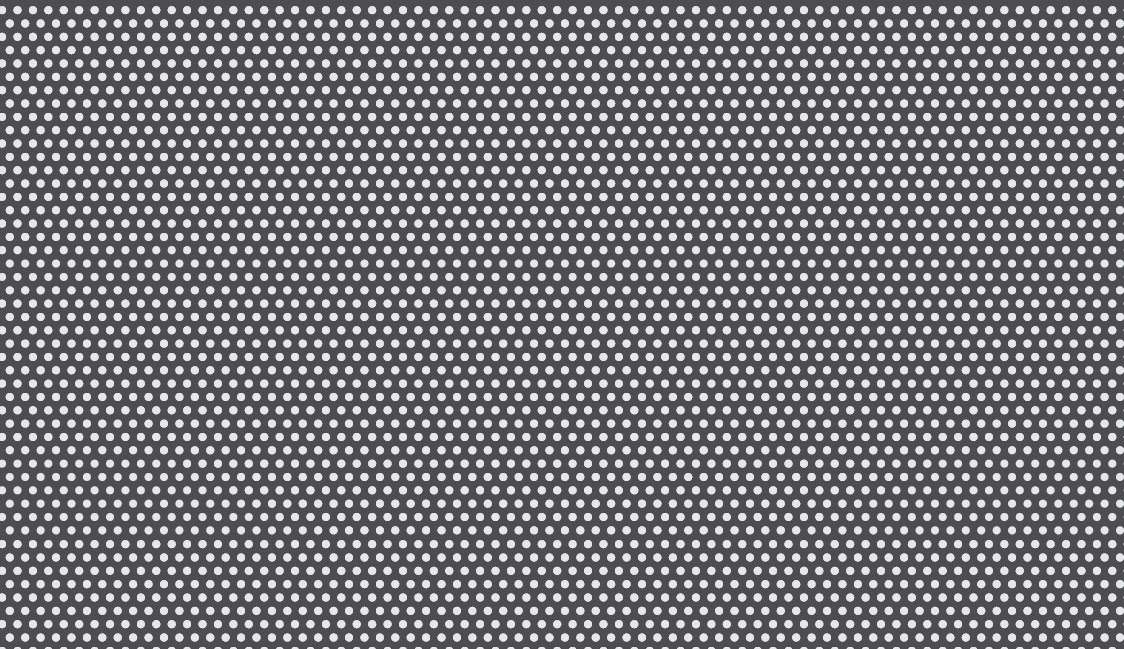

R 1 T 2

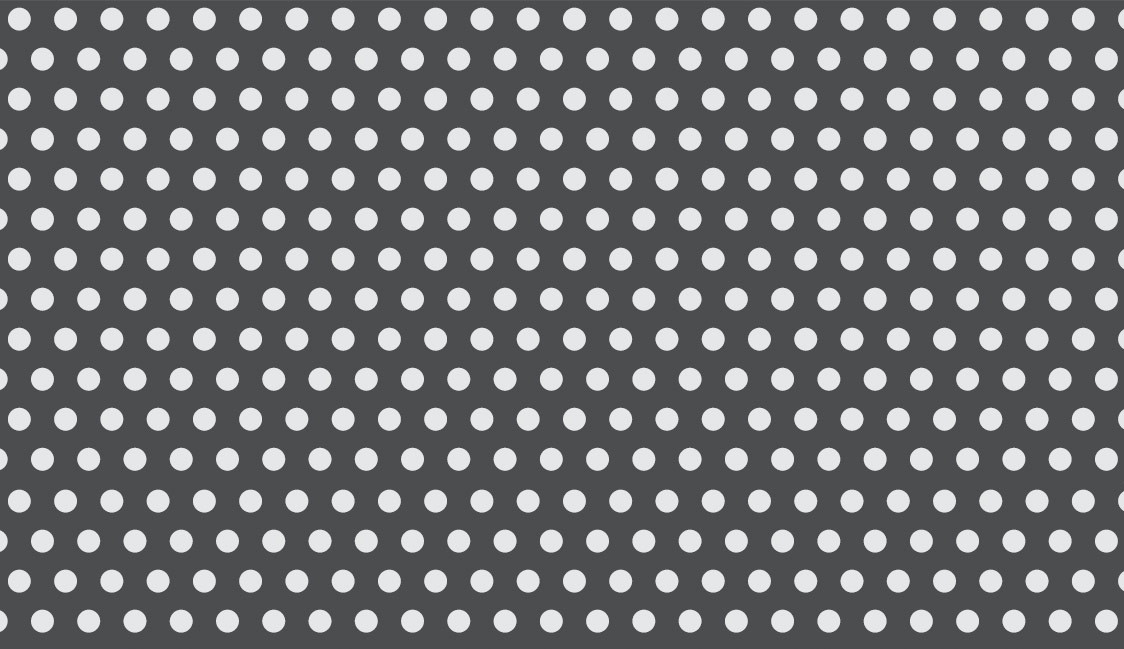

R 3 T 5

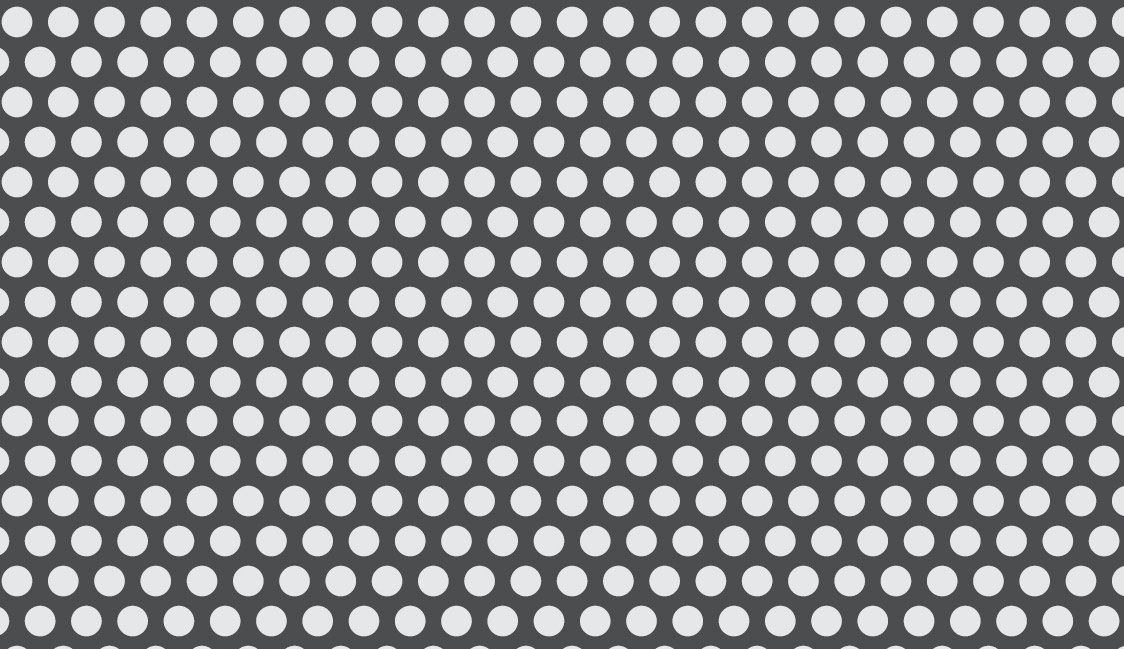

R 4 T 6

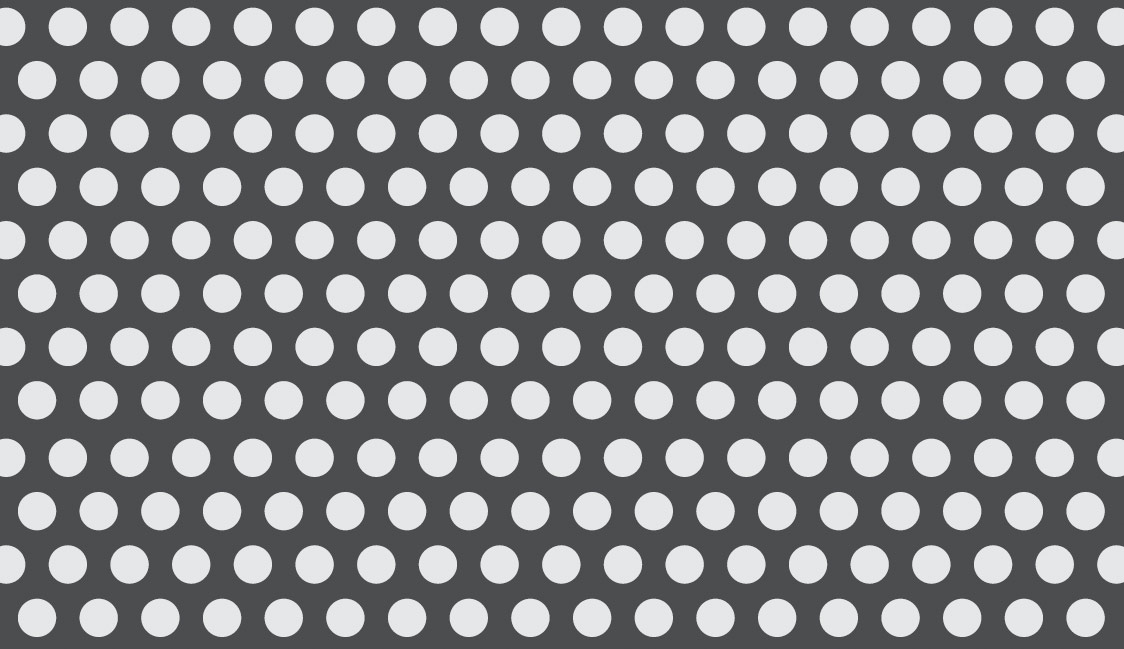

R 5 T 8

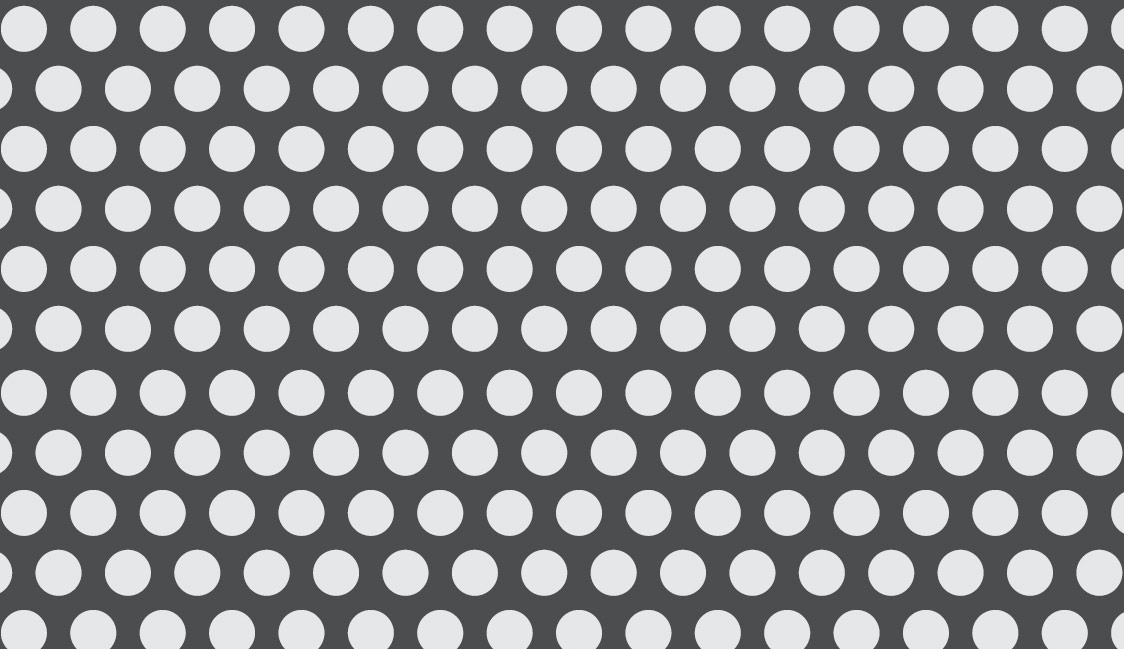

R 6 T 9

R 8 T 11

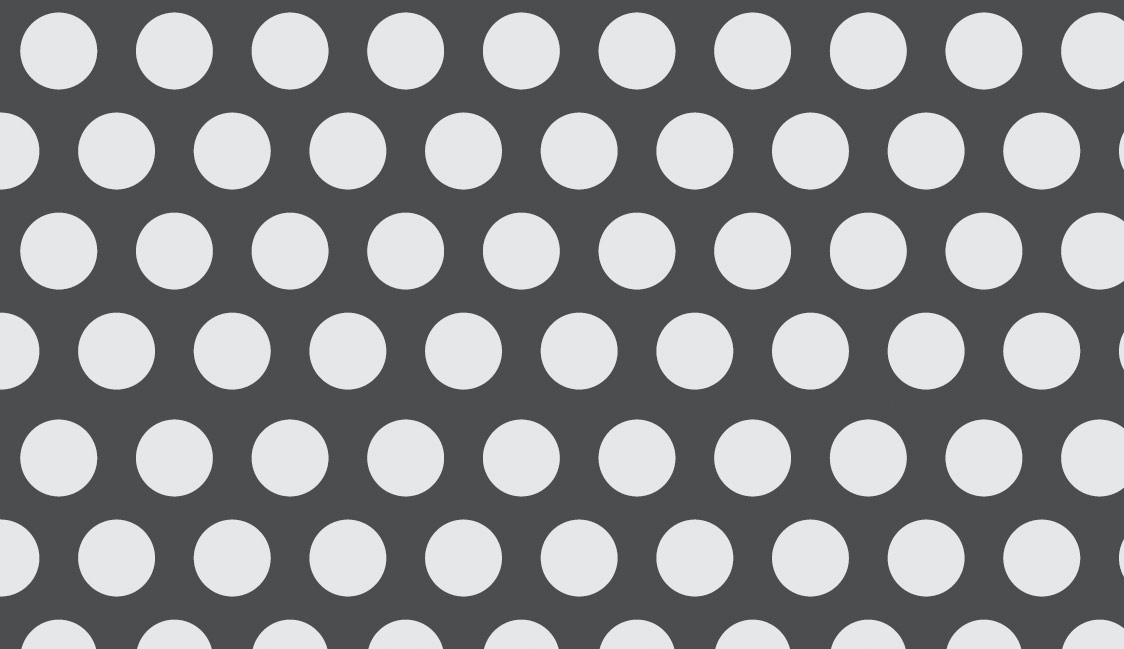

R 10 T 14

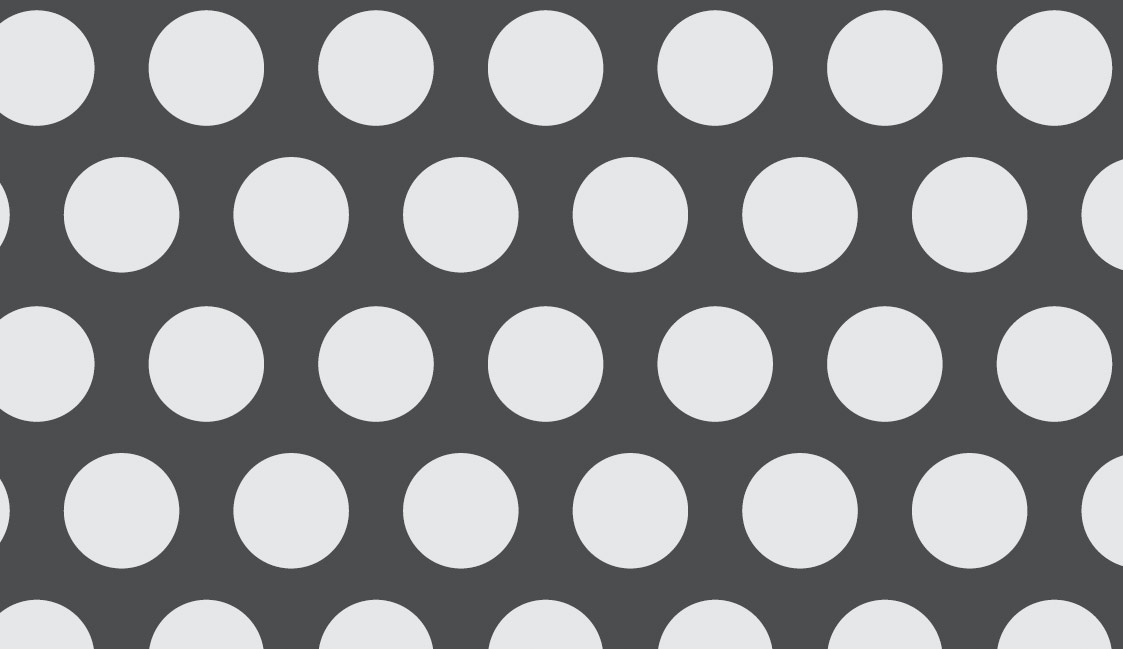

R 15 T 20

PERFORACIONES REDONDAS - Tresbolillo 60º
- H: Stock en Hierro - I: Stock en Inox. AISI 304
- G: Stock en Galvanizado - D: Fabricación bajo demanda
Perforación Espesores
R T % 0,5 0,8 1 1,5 2 3 4 5 6 8 10
0,5 1,25 15 H
0,8 1,6 23 HI D
1 2 23 H HI H
1,25 2,3 27   D D
1,5 2 51 D
1,5 2,5 33 HI HI H H
2 3 40 D D H H H
2 3,5 30 HI HI HI HGI H
2 4 23 D D D H H
2,5 4 35 I I I HI H
2,5 3,5 46 D D D H H
3 4 51 D H H H H
3 5 33 HGI HGI HGI HGI HGI
3 5,5 27 D D D D D H
3,5 4,5 50 D D D H H D
4 5 58 D D D H H
4 6 40 HI HG HGI HGI HGI D
4 7 30 D D D D D H
4,5 5,6 58 D D D H H
5 6 63 D D D H H
5 7 46 D D HGI HG D D
5 7,5 40 H D D D D D D
5 8 35   H H H H H H
5,5 7,2 53 D D D H H H
R T % 0,5 0,8 1 1,5 2 3 4 5 6 8 10
6 7,2 62 D D D H H
6 9 40 D HG HG HG HG H D
6 10 33 D D D D D D H D
6,5 8,5 53 D D D H H H
7 10 45 D D H D D D D
7,5 9,5 54 D D D H H H
8 11 48 D D HG HG D D D
8 12 40   H H H H H H   D
8 14 30     D D D D D H H
8 15 26           D D D D H
8,5 10,5 59 D D D H H H
10 12,5 59 D D D H H H
10 14 46 D D HG HG H D D
10 15 40 D D H H H H H D D
10 16 36           D D H H D D
12 13 77 D D H H
12 16 51 D D HG HG H HG D D D
12 18 40     D D D D H D H
12 20 33           D D D D H H
14 20 44     D D D D D D D H
15 20 51   D HG HG H H D D D
15 23 39         D D H H D D D
18 23 55     D D D D D D D D
18 26 43       D D D D D D
20 25,2 57       D D D D
20 28 46     H H H H H H D D D
20 30 40         D D D D D H D
R T % 0,5 0,8 1 1,5 2 3 4 5 6 8 10
22 29 52       D D D D D D
25 35 46       D H D D D D D D
28 35 58       D H D D D D
30 37 59     D D H H D D D
30 44 42       D D D D D D D D
35 44 57       D D D D D D
35 46 52           D D D D D D
40 50 58       D D D D D D
40 52 54           D D D D D D
45 56 58         D D D D D D
50 62 59     D D D D D D D D D
55 68 60           D D D D D D
60 73 61       D D D D D D D D
70 92 52           D D D D D D
80 104 54           D D D D D D
90 114 56           D D D D D D
PERFORACIONES REDONDAS - PARALELAS
- H: Stock en Hierro - I: Stock en Inox. AISI 304
- G: Stock en Galvanizado - D: Fabricación bajo demanda
Perforación Espesores
R U % 0,5 0,8 1 1,5 2 2,5 3 4
2 5,2 11,4 D D D D
2 6 8,7 D D D D
2 10,4 2,9 D D D D
2,5 6 13,6 D D D D D
2,5 8,5 6,7 D D D D
3 6 19,6 D D D D D
3 7,5 12 D D D D D
3,5 8 15 D D D D D
3,5 8,8 12 D D D D D D D
4 8 19 D D D D D D
4 10 12 D D D D D D
4,5 9,7 16 D D D D
5 8 30 D D D D
5 10 19,6 D D D D D D D
5 12,5 12,6 D D D D D D
5 25 6,3 D D D D D D
6 9 31 D D D D D
6 12,6 17 D D D D D
7 11 31,7 D D D D D D
7 15 17,1 D D D D D D D D
8 12 19,6 D D D D D D D
8 16 19 D D D D D D D D
10 15 35 D D D D D D
10 20 34,9 D D D D D D D D
12 22,6 22 D D D D D D
15 22,5 34,9 D D D D D D D
15 30 19,6 D D D D D D D D
20 43,6 16,5 D D D D D D D D
25 55,4 16 D D D D D D D D
30 64,2 17,1 D D D D D D D D
